NBG-12M网带式钎焊炉

发布时间:2020-02-12人气:30
  • NBG-12M网带式钎焊炉
  • NBG-12M网带式钎焊炉
  • NBG-12M网带式钎焊炉

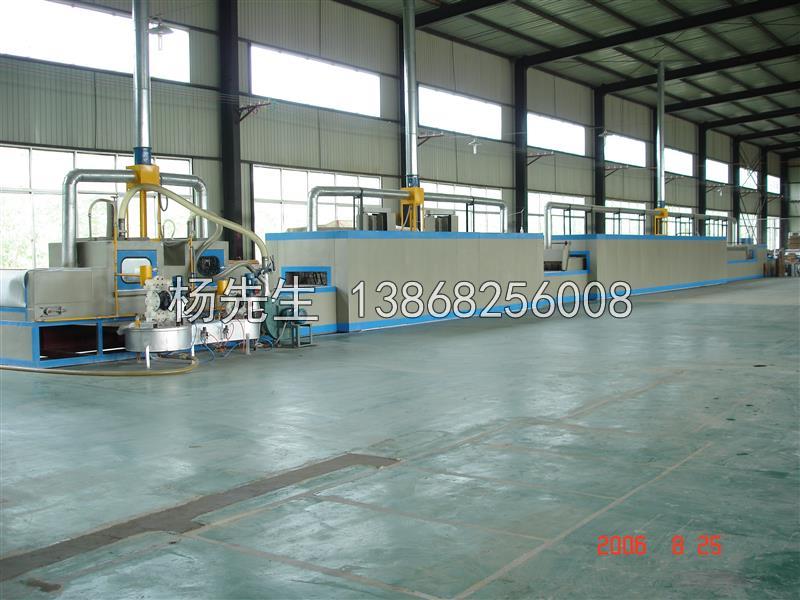

NB铝钎焊炉(生产线)包括:钎剂喷淋系统、干燥炉、前帘室、钎焊炉、清渣室、干冷室、后窒、风冷却室、排气管道及电气控制系统等部分。

工件的工作流程:装上夹具的铝质件由人工放在入口处,通过链杆传送经喷淋室喷淋、吹干→经二次主板手动喷淋→烘干→经前帘窒→预热炉→钎焊炉→清渣室→干冷室→后帘室→强制风冷室后下件,人工取下。

生产线型号NBG-12M×1000×200(非标)
网带操作面高度850mm
生产网带速度200~1000mm/min;(变频可调)
有效工作尺寸1000mm(网带宽)×200mm(网带以上直边高度)
烘干段有效尺寸8000mm(长)×1000mm(宽)×200mm(高);
钎焊段有效尺寸12000mm(长)×1000mm(宽)×200mm(高);
生产线总尺寸43500mm(长)×2070mm(宽)×2100mm(高);
生产线加热总功率

640KW(烘干170KW,钎焊470KW)
设备升温时功率:100%,钎焊时运行功率:≤60%;

99.999%氮气供应量200m3/h(实际使用量100-120m3/h)
生产线配置

单室喷淋系统;
烘干炉配备2台循环风机;

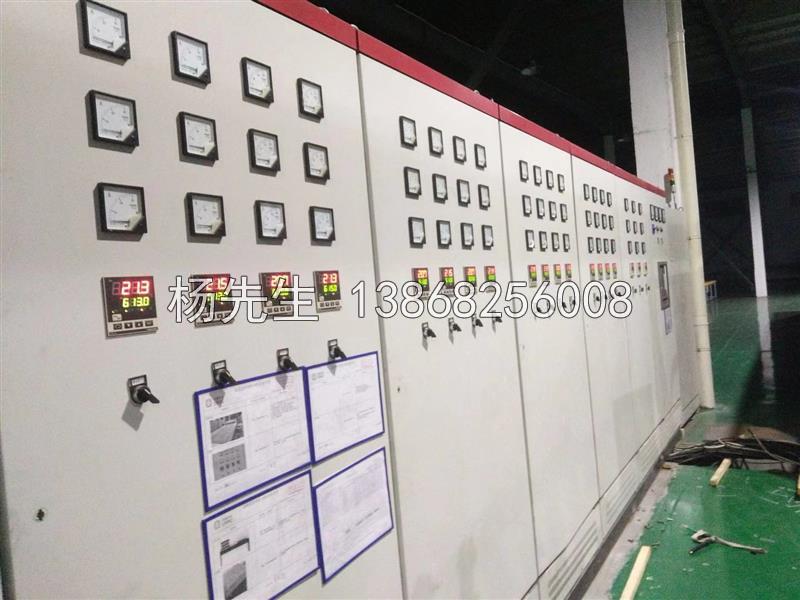

钎焊炉实行6区12点温度控制,具备调功调压功能,功率可调;
钎焊炉炉胆采用316L 8mm,12米一次成型;
散热器冷却方式为干冷,配备清渣室、保温箱;
电器产品均选用国内、国际知名品牌;

 交货期 90天
